GM8006H定量控制器操作使用说明
一 :简介
定量称重控制器是潍坊百恩特机电设备有限公司采用国际最新技术研制和生产的新一代配料仪表，是静态，动态计量和配料的专用智能仪表。它集计量与控制功能为一体，与恒速秤，调速秤，静态秤配套使用，实现各种物料的称重与配料。仪表采用专用单片机，全部隔离的模拟量输入输出及开关量输入输出接口,高性能的16位A/D，12位D/A转换器，配以RS-485通讯接口，可方便接入DCS系统。智能化PI输出可对变频器，滑差电机控制器等执行机构进行闭环控制。GM8006H为双排液晶汉字显示
二 :系统功能
1： 专用工业级控制微处理器,超强抗静电、抗干扰，确保系统运行稳定,可靠。
2： EEROM保护参数，产量等数据永远不会丢失。
3： 采用低温漂、低噪声放大芯片, 确保信号稳定。
4： 二路模拟量输入,二路模拟量输出。模拟量输入：最大65535个数字。
模拟量输出：一路0～5V（对应0～255），二路0～20mA （对应0～1023）。
5： 仪表具有运行自动校零、报警自动延时停机功能。
6： 仪表计量精度:优于0.05％。

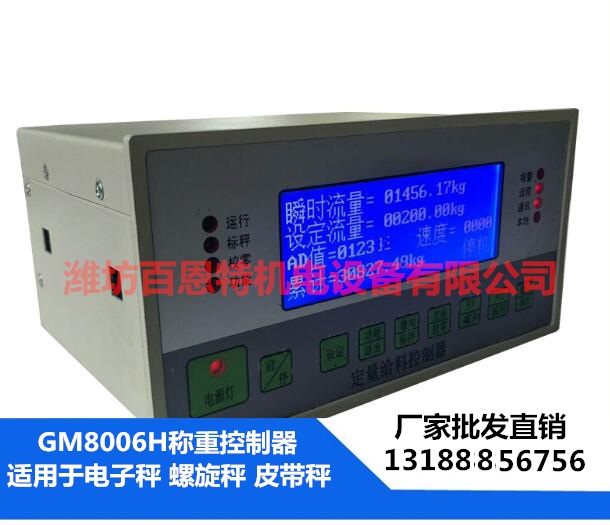

7： 双排液晶汉字显示,8个工作按键, 8个发光管指示状态。
8： 液晶显示器上下两排均为汉字显示。
9： 可选择控制四种秤体:恒速秤，调速秤，静态秤，断续秤。
10：速度为脉冲光电隔离输入（可选择为速度传感器提供12V电源）。
11：远程及485启动、停机。
12：0～10mA、0～20mA或4～20mA 外部设定量输入。
13：0～10mA、0～20mA或4～20mA 当前流量输出。
14：所有开关量输入、输出全光电隔离。
15：传感器供电5V，电流150 mA。
16：继电器输出信号：运行、备妥、报警、上限报警、下限报警和吨累计产量。
17：仪表具有2级放大功能：一级硬件放大，二级程控放大。
18：RS-485通讯接口，方便与PLC及其它设备联网。
19：主机、AD、DA 、RS-485电源相互独立，确保输入输出互不干扰。
三：技术指标
1：供电电源:AC220V±10％ 20W 50HZ
2：AD转换输入0--2.5V 对应数字0-65535
3：传感器供电5V ,最大输入信号20mV
4：模拟量控制输出:0-5V.
5：模拟量输出: 10位 1路 0-5V直流输出
10位 1路0-5V直流输出
6：外部设定量输入：4～20mA 0～20mA 0～10mA
7：当前流量输出： 4～20mA 0～20mA 0～10mA
8：脉冲速度输入： 0-4000HZ
9： 环境温度： 0～45℃。
10：RS-485 通讯接口,通讯距离1200米 。
11：仪表可组网GM8006H系统,组网仪表数量32台。
12：流量、设定量单位：公斤/分或 吨/小时 ；累计量单位为吨。
