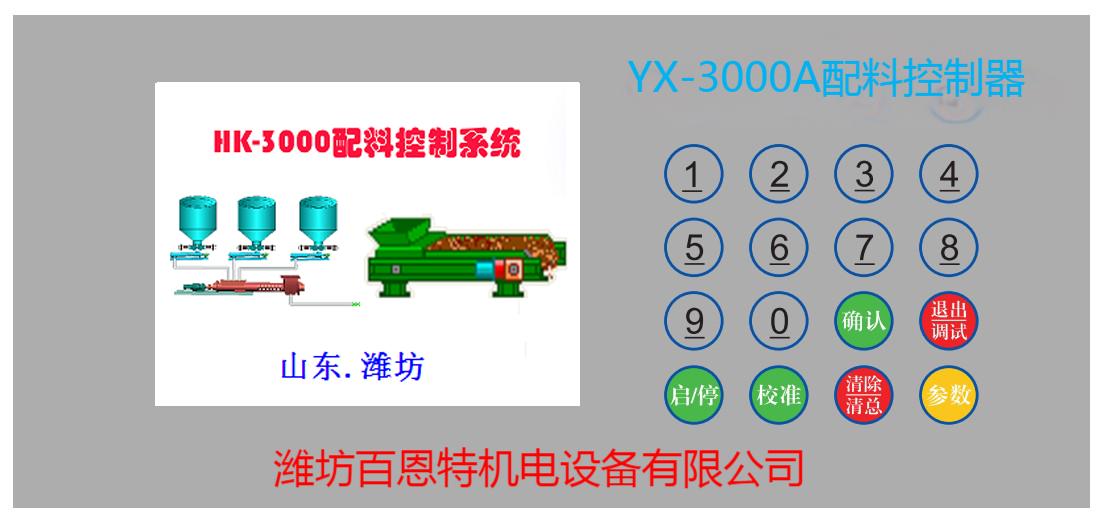

YX-3000A配料控制器
首先，感谢您选用本彩显系列配料控制器。
本产品广泛适应用于工矿企业的配料秤、定量秤、电子皮带计量秤等自动化控制领域。我们本着为“客户服务”的经营理念，潜心设计出适应各行各业的客户要求的产品，再以周到的售后服务赢得客户的认可。本产品可广泛适应用：建筑、电力、煤炭、冶金、化工、粮食、医药、陶瓷等行业称重控制。
彩显系列控制仪表是专用自动计量的场合，具有运行可靠、操作简单，维护量少，人机界面友好，全中文显示，真彩屏显示新颖。且配有模拟量、开关量、RS485(RS232或CAN)总线等，可以方便的与DCS、组态软件、PLC等控制系统进行连接。也可以多种方式组合使用。
１、 注意事项
Ａ、仪表的接地线严禁接零线或与其它电器共用地线，必须独立良好接地。
Ｂ、供电电源严禁与大功率或启动频繁的设备共用。
Ｃ、保护好仪表的操作前板，不禁用硬物划刮或高温烫损。
Ｄ、非专业维修人员严禁打开机箱。
Ｅ、打开机箱前必须保证拔下电源插头。
Ｆ、供电电源上的接线必须接触良好，不得有似接非接的情况。
２、概述
本彩显控制仪表是静态，动态计量专用智能仪表。它集计量与控制功能为一体，与恒速，调速，失重等秤体配套使用，实现各种物料的称重与配料。仪表采用高性能、高抗干扰、工业专用单片机，配以RS-485通讯接口，可方便接入DCS系统。智能化PID输出可对变频器等执行机构进行闭环控制。
3、系统性能
Ａ、专用工业级CPU控制芯片，系统稳定、运行可靠。
Ｂ、采用国外进口低温漂、低噪声信号调理芯片, 确保信号稳定。
Ｃ、EEROM保护参数，产量等数据永远不会丢失。
Ｄ、工作温度：-10~55度；湿度：小于90%相对湿度（无凝结）
Ｅ、计量精度：优于0.05%。
Ｆ、显示/键盘：3.5寸真彩液晶屏，16个触摸按键。
Ｇ、可以控制多种计量秤体（恒速秤、调速秤、失重秤、斗式秤）。
Ｈ、开关量的输入、输出全光电隔离。
Ｉ、二路模拟量输入、输出。
Ｊ、脉冲速度输入。0~3000Hz。
Ｋ、有外部开关量启动、停机等DCS输入接口。
Ｌ、有备妥、运行、报警、累计脉冲等DCS输出接口。
Ｍ、开关量输入功能。
Ｎ、支持标准MODBUS-RTU协议，可与上位机进行通讯，组态。
O、具有模拟、数字双重滤波。
P、具有0-10MA、0-20MA或4-20MA外部电流信号流量设定功能。
Q、具有0-10MA、0-20MA或4-20MA瞬时流量输出功能。
R、具有模拟信号数字放大功能，可扩大适用领域。
S、具有0-5V和0-10V的可调节的下料控制输出。
４、技术指标：
1、供电电源：AC160V~245V 50HZ。
2、A/D转换：0-65535数字量。可参数调整放大倍数
3、模拟量控制输出：DC0-5V或0-10V。
4、供感器接口：供电：DC5V/120mA 输入：0-20mv。
5、触点输出：机械触点 DC36V 1A AC220V/1A。
6、脉冲速度输入：0-3000Hz
7、RS485通讯距离：1200m(可扩展)
8、真彩液晶中文汉字显示。
9：外部设定量输入：4～20mA 0～20mA 0～10mA
10：当前瞬时流量输出： 4～20mA 0～20mA 0～10mA
在使用本仪表控制器之前，请认真阅读本说明书，以确保正确使用并充分发挥其优越性能，并使本仪表达到更佳的使用效果。同时，请您妥善保管本说明书，以备日后高度、维护和检修使用。如在使用过程中存在疑难问题，请随时与本公司技术人员联系。
我们相信本产品能满足您的需要。如果您认为我们产品存在缺点及不足，恳请您批评指正！我们欢迎您提出宝贵意见，我们将在最短的时间内为您作出满意的答复！
谨在此感谢！
